          DDS-12 type A electric conductance meter
Application chemical 0902 class student id: 200967090215 name: OuAn Wen
Abstract: the DDS-12 type A digital display conductivity meter widely used in measuring distilled water, deionized water, drinking water, boiler water, industrial waste water and general liquid of electrical conductivity, can also be used in electronic, chemical, pharmaceutical and power plant testing the purity of the highly purified water.
Key words: the electric conductance meter  high pure water  measurement


一 導言：工業電導率儀網種開放、全數字化、雙向、多站的通信系統。它的產生，既是廣大用戶的實工業電導率儀網際需求和制造廠商間技術競爭的結果，也是計算機技術、通信技術和控制技術在工業控制*域相結合的產物和產品升工業電導率儀網級，以及為實現進一步的高精度、高性能（特別是多參數在線實時測工業電導率儀網控與自動測控）、高穩定、高可靠、高適應性，多功能、低消耗等提供了巨大動力和發展空間。 應用*域，特別是非傳統工業電導率儀網應用*域的進一步拓展，為儀器儀表工業的持工業電導率儀網續發展注入了新活力、新動力。

二 儀器使用說明
                         1 儀器特點
1、 采用     位LED數字顯示，讀數清晰直觀。
2、 過量程溢出顯示1.，消除換檔測量誤差。
3、 在全量程范圍內測量誤差都不大于±1％。
4、 在全量程范圍里都配用常數為“1”的電極，它既能檢測0.1～0.05μS/cm（10MΩ～20MΩ）高純水的電導率，也適合測量一般液體的電導率。測量范圍達：0～2×10⁵μS/cm。
5、 測量高純水時無人體感應現象，且顯示值準確。
6、 小數點位置及高、低測量頻率隨“量程”同步變換，測量結果直讀而不必乘“倍率”。并且具有溫度補償功能。
                                2 儀器主要技術性能
1、測量范圍：0.001～2×10⁵mS/cm（即1000MΩ～5 Ω），分為以下六個量程檔：

量程檔	測量范圍	分辨率	頻率	配套電極
2mS/cm	0.001～2mS/cm(1000MΩ～500KΩ)	0.001mS/cm	低周	DJS-1C型光亮電極
20mS/cm	0.01～20mS/cm(100MΩ～50KΩ)	0.01mS/cm	低周	DJS-1C型光亮電極
200mS/cm	0.1～200mS/cm(10MΩ～5KΩ)	0.1mS/cm	高周	DJS-1C型鉑黑電極
2mS/cm	0.001～2mS/cm(1MΩ～500Ω)	1.0mS/cm	高周	DJS-1C型鉑黑電極
20mS/cm	0.01～20mS/cm(100KΩ～50Ω)	0.01mS/cm	高周	DJS-1C型鉑黑電極
200mS/cm	0.1～200mS/cm(10KΩ～5Ω)	0.1mS/cm	高周	DJS-10型鉑黑電極


2. 顯示：     位LED。
3. 測量誤差：≤ ±1.5%F.S。
4. 溫度補償范圍：10～40℃。基準25℃。
5.   穩定性： ±0.67%/24h。
5.   消耗功率：不大于 5W。
1.   重量：1.2kg#p#分頁標題#e#
2.   外形尺寸：280（長）´200（寬）´95（高）
                              3 使用條件
1、環境溫度：5～40℃；
2、環境相對濕度：≤ 85%；
3、供電電源：220V±10%，50Hz±2%。
4 工作原理
    在電解質的溶液中，帶電的離子在電場的作用下，產生移動而傳遞電子，因此，具有導電作用。導電能力的強弱稱為電導度G。單位西門子以符號S表示。因為電導是電阻的倒數，因此，測量電導度大小的方法，可用二個電極插入溶液中，以測出二極間的電阻Rx即可。根據歐姆定律，溫度一定時，這個電阻值與電極的間距L（cm）成正比，與電極的橫截面積A（cm²）成反比。即
¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（1）
對于一個給定的電極而言，電極面積A與間距L都是固定不變的，故L/A是個常數，稱電極常數，以J表示，故（1）式可寫成：
¼¼¼¼¼¼¼¼¼¼¼¼¼¼（2）
式中：1/r稱電導率，以K表示，由（1）式知其單位是S/cm。因此，（2）式變為：

..¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼（3）
在工程上因這個單位太大而采用其10^-6或10^-3作為單位，稱微西門子/厘米或毫西門子/厘米。顯然1S/cm=10³mS/cm=10⁶mS/cm。
電導的測量，實際上是通過測量浸入溶液的電極極板之間的電阻來實現的。
4使用方法
一、儀器外形及各部件功能

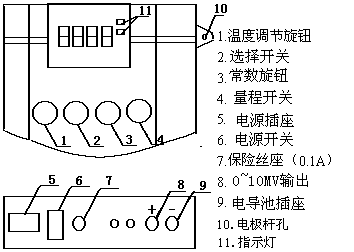

儀器外形如圖1所示。






二、使用步驟
a.    插接電源線，打開電源開關，并預熱10分鐘。
b. 用溫度計測出被測液的溫度后，將“溫度”鈕置于被測液的實際溫度相應位置上。當“溫度”鈕置于25℃位置時，則無補償作用。
c. 將電極浸入被測溶液，電極插頭插入電極插座（插頭、插座上的定位銷對準后，按下插頭頂部可使插頭插入插座。如欲拔出插頭，則捏其外套往上拔即是）。
d. “校正－測量”開關扳向“校正”，調節“常數”鈕使顯示數（小數點位置不論）與所使用電極的常數標稱值一致。
例如，電極常數為0.85，調“常數”鈕使顯示850。常數為1.1，則調“常數”鈕使顯示1100（不必管小數點位置）。
另外，當使用常數為10的電極時，若其常數為9.6，此時，調“常數”鈕使顯示960，若常數為10.7，則調“常數”使顯示1070。
e. 將“校正－測量”開關置于“測量”位，將“量程”開關扳在合適的量程檔，待顯示穩定后，儀器顯示數值即為溶液在實際溫度時的電導率。
如果顯示屏shou位為1.，后三位數字熄滅，表明被測值超出量程范圍，可扳在高一檔量程來測量。如讀數很小，為提高測量精度，可扳在低一檔的量程檔。
f. 對高電導率測量可使用DJS－10電極，此時量程擴大10倍，即20ms/cm檔可測**200ms/cm。2ms/cm檔可測**20ms/cm，但測量結果須乘以10。
本儀器若用DJS－1C光亮電極，使用它與儀器配套就能較好地測量高純水電導率，但若要得到更高測量精度，也可選購常數為0.01/cm鈦合金電極來測量，此時，將“常數”鈕調在使顯示1000位置，被測值＝指示數×倍率×0.01。
高純水測量要點
（1） 先用純水清洗電極。
（2） 應在流動狀態下測量，確保封閉狀態。為此，用管道將電導池直接與純水設備連接，防止空氣中CO₂等氣體溶入水中而使電導率迅速增大。
（3） 流速不宜太高，以防產生湍流。測量中可逐增流速**使指示值不隨流速增大而增大。
（4） 避免將電導池裝在循環不良的死角。

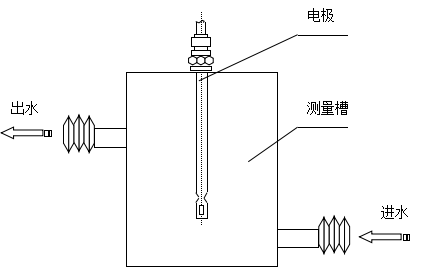

（5） 用戶可采用如圖2所示的測量槽，將電極裝入槽中，槽上方接出水管，下方接進水管（聚乙烯管），管道中應無氣泡。也可將電極裝在不銹鋼三通中（G3/4″管），先將電極套入密封橡皮圈，裝入三通管后用螺帽固緊，見圖3。
        g.  由于儀器設置的溫度系數為2％/℃，與此系數不符的溶液使用溫度補償器將會產生較大的補償差，此時可把溫度鈕置25℃，所得讀數為被測溶液在測量時溫度的電導率（無補償）。










 #p#分頁標題#e#




5 維護
1. 本儀器采用優質進口集成電路，幾乎不產生故障。但機箱上的電位器、開關經長期使用有可能損壞，需更換。
2.   防止濕氣、腐蝕性氣體進入機內。電極插座應保持干燥。
3.   電極使用完畢后應清洗干凈，然后用凈布擦干放好。
  盛放被測溶液的容器必須清潔，無離子沾污。
6附錄
附錄1：電極常數的測定法
（一） 參比溶液法
（1） 清洗電極。
（2） 配置標準溶液，配置的成分比例和標準電導率值見附錄2。
（3） 把電導池插入電導儀。
（4） 控制溶液溫度為25℃。
（5） 把電極插入標準溶液中。
（6） 測出電導池電極間電阻R。
（7） 按下式計算電極常數J：

式中：K為溶液已知電導率（查表可得）。
（二） 比較法：用一已知常數的電極與未知常數的電極測量同一溶液的電阻。
（1） 選擇一支合適的標準電極（設常數為J標）。
（2） 把未知常數的電極（設常數為J1）與標準電極以同樣的溫度插入溶液中（都應事先清洗）。
（3） 依次把它們接到電阻率儀(或電導率儀)上，分別測出的電阻設為R₁及R_標，則由：


得：
測定電極常數的KCl標準濃度如下：

電極常數J （1/cm）	0.01	0.1	1	10
KCl標準濃度	0.001D	0.001D	0.01D	0.1D或1D

注：KCl應使用一級試劑，并須在110℃烘箱中烘4小時，取出在干燥器中冷卻后方可稱重。
附錄2：KCl標準溶液的電導率

電導率    S/cm		濃                   度
		1D	0.1D	0.01D	0.001D
溫   度	15	0.09212	0.010455	0.0011414	0.0001185
	18	0.09780	0.011168	0.0012200	0.0001267
	20	0.10170	0.011644	0.0012737	0.0001322
	25	0.11131	0.012852	0.0014083	0.0001465
	35	0.13110	0.015351	0.0016876	0.0001765



1D：	20℃下每升溶液KCl為74.2460克
0.1D：	20℃下每升溶液KCl為7.4365克
0.01D：	20℃下每升溶液KCl為0.7440克
0.001D：	20℃下將100ml的0.01D溶液稀釋**1升
